Qualitätskontrolle

QA/QC Introduktion

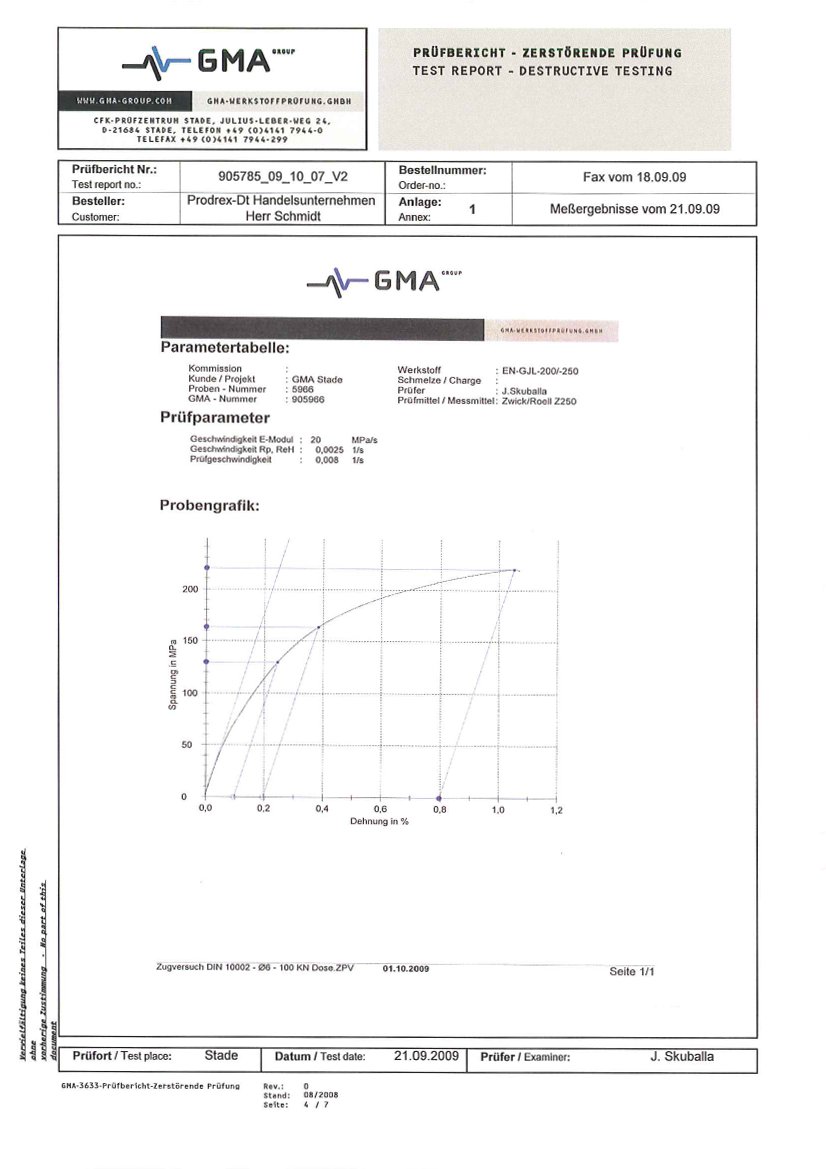

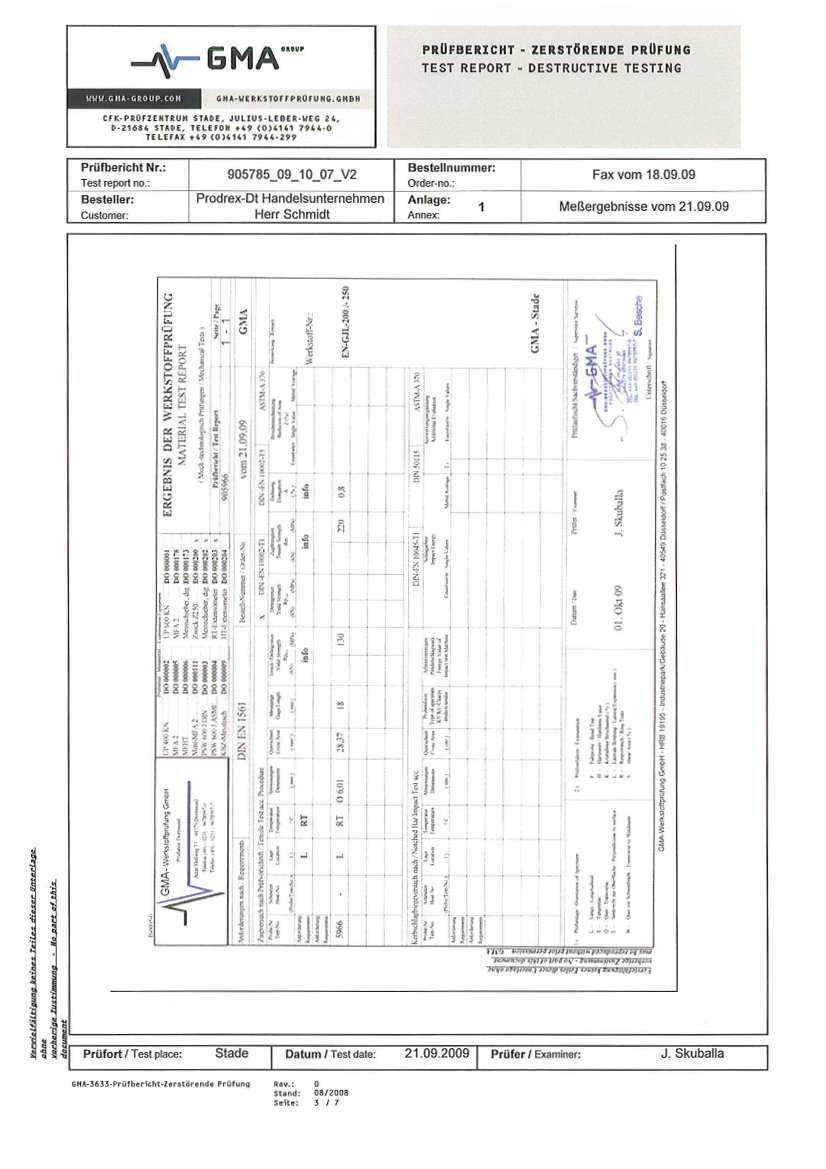

Wir führen ständig unabhängige mechanische Tests sowie chemische Analyse durch.

Jedes unserer Produkte durchläuft die Qualitätskontrolle:

1. mechanischen Eigenschaft und chemische Analyse für eingehendes Material (von 100%)

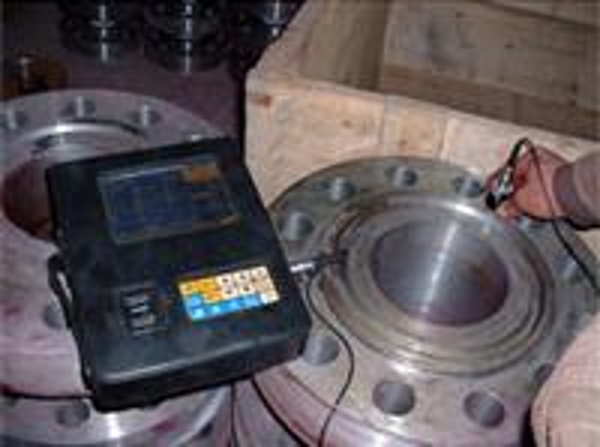

2. DP und UT-Tests für Flansche (von 100%)
3. Wasserdruck-Test für duktile Metallbefestigungen (von 100%)
4. Dimensionsinspektion für Produkte (von 100%)
5. Beschichtungskontrolle für Produkte (von 100%)
6. Abschließende Verpackungskontrolle - Endinspektion für Produkte (von 100%)

Technologische Werte der verarbeiteten Gusswerkstoffe

Gusseisen mit Lamellengraphit		Gusseisen mit Kugelgraphit
nach DIN 1691	Europa-Norm DIN EN 1561	nach DIN 1693	Europa-Norm DIN EN 1563
GG-20 GG-25 GG-30	EN-GJL-200 EN-GJL-250 EN-GJL-300	GGG-40 GGG-50 GGG-60 GGG-70	EN-GJS-400-15 EN-GJS-500-7 EN-GJS-600-3 EN-GJS-700-2

Bezeichnung nach DIN 1691 Europa-Norm DIN EN 1561			GG-20 EN-GJL-200	GG-25 EN-GJL-250	GG-30 EN-GJL-300
Zugfestigkeit	Rmmin.	N/mm2	200 - 300	250 - 350	300 - 400
0,1%-Dehngrenze	Rp 0,1min.	N/mm2	130 - 195	165 - 228	195 - 260
Bruchdehnung Brinellhärte	A5min. HB30	% -	0.3 - 0.8 160 - 220	0.3 - 0.8 170 - 230	0.3 - 0.8 190 - 240
Elastizitaetsmodul	E	kN/mm2	88 - 113	103 - 116	108 - 137
0,1%-Stauchgrenze	sd 0,2	N/mm2	260	325	390
Biegefestigkeit	sdB	N/mm2	290	340	390
Scherfestigkeit	saB	N/mm2	230	290	345
Torsionsfestigkeit	tttB	N/mm2	230	290	345
Dichte (20°C)	r	g/cm3	7,15	7,20	7,25

Bezeichnung nach DIN 1693 Europa-Norm DIN EN 1563			GGG-40 EN-GJS- 400-15	GGG-50 EN-GJS- 500-7	GGG-60 EN-GJS- 600-3	GGG-70 EN-GJS- 700-2
Zugfestigkeit	Rmmin.	N/mm2	400	500	600	700
0,2%-Dehngrenze	Rp 0,2 min.	N/mm2	250	320	380	440
Bruchdehnung	A5min.	%	15	6	4	3
Brinellhärte	HB30	-	140 - 190	170 - 220	200 - 250	230 - 260
